Die Baugruppe und Integration von Kernlaminierung ist ein entscheidender Schritt bei der Herstellung von Transformatoren, Motoren und anderen elektrischen Geräten. Dieser Produktionsprozess umfasst das Stapeln einzelner Laminationen zusammen, um den Kern zu bilden, die ordnungsgemäße Ausrichtung und Isolierung sicherzustellen und den Kern in andere Komponenten zu integrieren. Die Montage und Integration von Kernlaminationen erfordern sorgfältige Liebe zum Detail und Genauigkeit, um eine optimale Leistung und Zuverlässigkeit von elektrischen Geräten zu gewährleisten, und Fabmann bietet schlüsselfertige Laminierungsbindungs- und Montagedienste für Statorkerne, Rotoren, Armaturen und Stangenlaminierungsbaugruppen.
Vergrößerung der Montage
Fabmann bietet schlüsselfertige Laminierungsbindungs- und Montagedienste für Statorkerne, Rotoren, Armaturen und Stangenlaminierungsbaugruppen, und unsere Laminierungsfähigkeit bedeckt Statorlaminationen, Rotorlaminationen, Ankerlaminationen, Laminations -Endplatten, Fingerplatten, Entlüftungsanordnungen und Druckplattenringe. Wir kümmern uns um komplexe Laminierungskonstruktionen mit Anwendungen mit geringem Volumen, und unsere benutzerdefinierten Herstellungs- und Montagelösungen decken alle Ihre Motorlaminationsanforderungen ab. Unser Betriebsteam kann während des gesamten Prozesses von Laserschneid- oder Stempeln von Metallblättern in Laminierungen umgehen, sie beschichten und sie zusammenschweißen, um den Kern des Motors zu bilden, und unser Motor -Laminierungsservice umfasst Rotorlaminierung, Statorlaminationen, Laserlaminierung sowie Stempellaminierung.
Was ist der Produktionsprozess der Montage und Integration?
Die Montage und Integration von Kernlaminationen erfordern sorgfältige Liebe zum Detail und Genauigkeit, um eine optimale Leistung und Zuverlässigkeit elektrischer Geräte zu gewährleisten. Daher ist die strenge Produktionsprozesssteuerung für die Schallleistung von entscheidender Bedeutung, und die Schritte sind nachstehend aufgeführt:
- √ Laminierungsvorbereitung, und dieser Prozess umfasst drei Schritte: Reinigung, Glühen und Isolierung. Reinigung bedeutet, dass Laminationen gereinigt werden, um Verunreinigungen zu entfernen, die ihre elektrischen Eigenschaften beeinflussen könnten, und die Laminationen werden geglüht, um Spannung zu lindern und ihre magnetischen Eigenschaften danach zu verbessern. Der letzte Schritt besteht darin, die Laminationen mit einem Isoliermaterial zu beschichten, um Wirbelströme und Kurzstrecken zu verhindern.
- √ Laminierungsstapel, Ausrichtung und Klemmung werden in einer bestimmten Reihenfolge in einer bestimmten Reihenfolge gestapelt, typischerweise mit abwechselnden Orientierungen, um Wirbelstromverluste zu minimieren, und dann sorgfältig ausgerichtet, um die richtigen magnetischen Flusswege zu gewährleisten und Luftlücken zu minimieren. Der letzte Schritt besteht darin, die gestapelten Laminationen zusammenzuklemmen, um ihre Position und Form aufrechtzuerhalten.

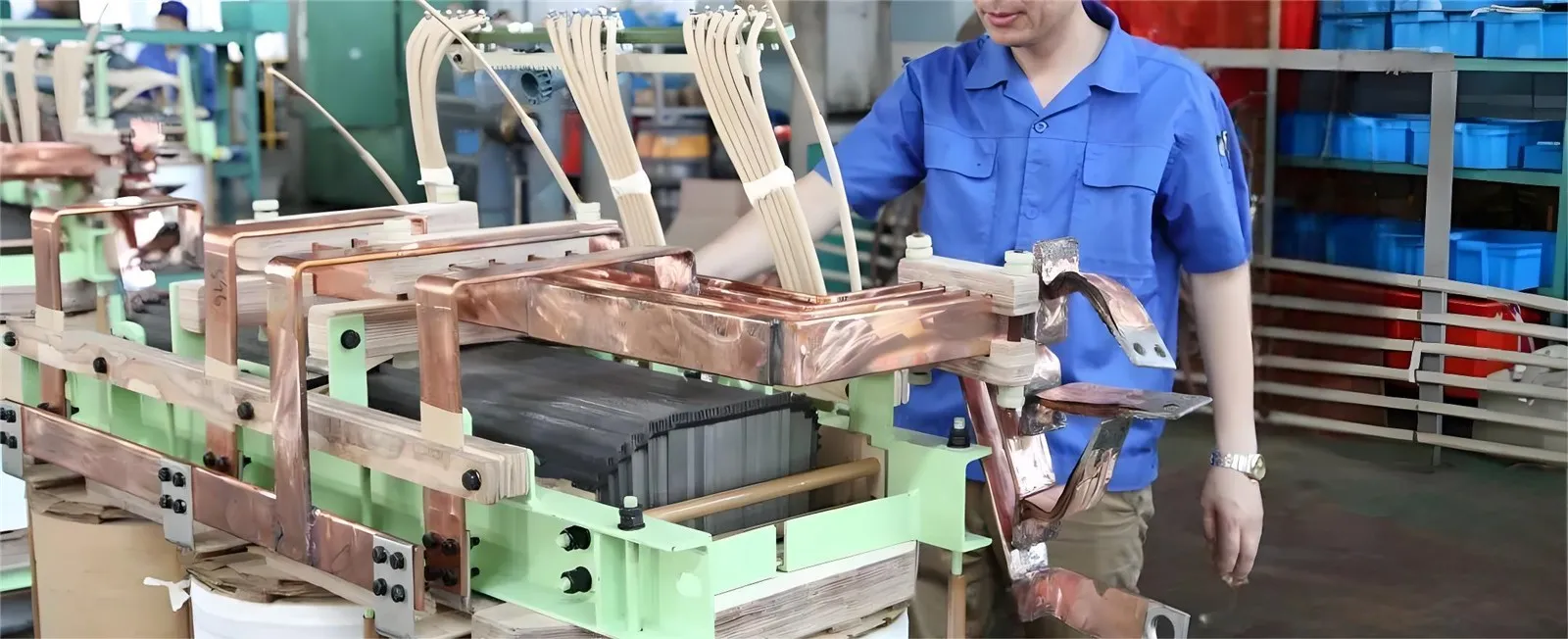

- √ Integration und Rahmenbaugruppe, der Kern ist in die Wicklungen integriert, wodurch die ordnungsgemäße Ausrichtung und magnetische Kopplung sichergestellt wird, und der Kern wird dann in den Gerätsrahmen zusammengesetzt, typischerweise unter Verwendung von Schrauben oder Schweißen.
Unsere Betreiber befolgen die Fertigungsverfahren streng und wir können Ihnen helfen, hochwertige Kerne zu produzieren, die den anspruchsvollen Anforderungen entsprechen.
Wie führt Fabmann Inspektion in der Montage und Integration durch?
Einer unserer größten Vorteile ist, dass wir umfassende interne Funktionen für das Vollzeitteam, erfahrene Schweißingenieure, fortschrittliche Fertigungsanlagen und das QA-Team haben. Unser erfahrener Schweißspezialist kann MIG- und TIG -Schweißen sowie Spot-, Laser- und CNC -Roboterschweißen durchführen. Wir können auch alle Ihre benutzerdefinierten Kernbaugruppen mit hoher Präzision verbinden. Außerdem kann unser Team Statorlaminationen, Rotorlaminationen, Ankerlaminationen, Laminations -Endplatten, Fingerplatten, Entlüftungsbaugruppen und Druckplattenringe umkehren und Statorlaminationen herstellen, um dieses Ergebnis zu erzielen, um dieses Ergebnis zu erzielen. Unser QA -Team führt die strenge Prozessregelung durch, die die folgenden Aspekte abdecken: folgende Aspekte:

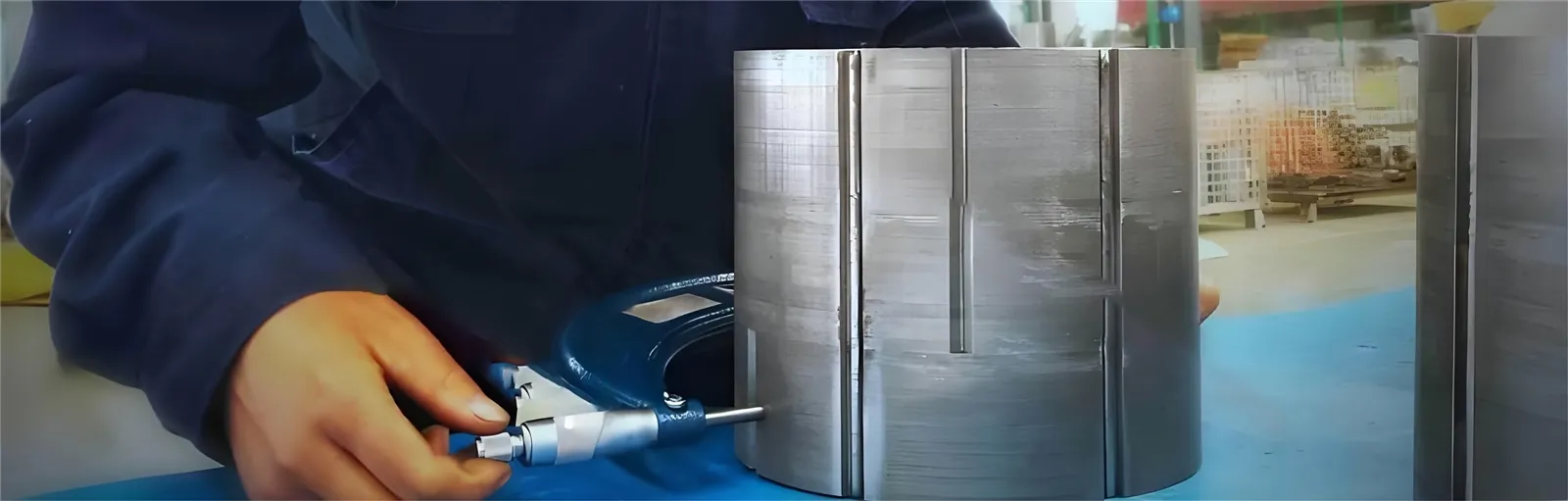

Dimensionsprüfung der Kernlaminierungsbaugruppe
- 1. Defekte oder Fehlausrichtungen von Laminieroberflächen.
- 2. Dicke der Laminierungsmaterial und wirkt sich auf die Betriebsfrequenz und die gewünschten Kernverluste aus.
- 3.. Laminierungsform und Dimension
- 4. Glühen
- 5. Nicht-zerstörerische Tests (NDT), Ultraschalltests werden normalerweise verwendet, um den Kern auf Defekte zu überprüfen.
Wir haben fortschrittliche Fertigungsgeräte wie vollautomatische Hochgeschwindigkeitsprogress-Stanzmaschinen, CNC-Hochgeschwindigkeits-Stanzmaschinen und Stator-Drücken. In der Zwischenzeit arbeiten wir sehr eng mit dem Spezialisten für Rotor -Aluminiumguss -Gussguss zusammen, und unsere Produktion kann spezielle Prozesse wie tangentiale Kegelrillen und spiralförmige Kegelrillen mit einem Durchmesser von bis zu 1.250 mm durchführen. Unsere Produkte werden in Kernkraft, Windkraft, Schiffen, Bergbau, Petrochemikalien, Schienenverkehr, neuen Energiefahrzeugen und anderen Bereichen häufig eingesetzt, und unser technisches Team ist bestrebt, eine qualitativ hochwertige kundenspezifische Kernlaminierung mit vollem Montage- und Integrationsdienst zu bieten.
